Von der Zeichnung zur Endoberfläche neuer Kolbenstangen
Hydraulik-Kolbenstangenfertigung in der Türkei
Langdrehen, Gewinde und Anschlüsse, Rundschleifen, Hartchrom und Superfinish werden für neue Kolbenstangen als kontrollierte Fertigungsfolge geplant.
Ein AnsprechpartnerCNC-Turkey verantwortet internationalen Vertrieb, technische Kommunikation, Produktionskoordination, Qualitätsdokumentation und Export. Die Fertigung erfolgt über eine etablierte Zerspanungsinfrastruktur in Istanbul, Türkiye.
Kontrollierte Dreh-, Schleif- und Hartchromfolge für eine neue Kolbenstange
Fertigungsumfang
neue Kolbenstange nach Zeichnung
CNC-Langdrehen
bis ca. Ø710 × 4000 mm
Rundschleifen
bis ca. Ø600 × 4000 mm
Außen-Hartchrom
bis ca. Ø1000 × 4000 mm
Hydraulik-Kolbenstangen Hersteller Türkei
Eine Kolbenstange ist mehr als eine verchromte Stange. Werkstoff, Anschlussgeometrie, Spannungsarmglühen, Richten, Schleifaufmaß, Schichtdicke, Enddurchmesser, Rauheit und Rundlauf bilden eine Funktionskette. CNC-Turkey führt Neuteilfertigung nach freigegebener Zeichnung und Exportlieferung in einem Projektplan; Reparatur und Aufarbeitung gehören nicht zu diesem Seitenumfang.
Eine Kolbenstange ist mehr als eine verchromte Stange. Werkstoff, Anschlussgeometrie, Spannungsarmglühen, Richten, Schleifaufmaß, Schichtdicke, Enddurchmesser, Rauheit und Rundlauf bilden eine Funktionskette. CNC-Turkey führt Neuteilfertigung nach freigegebener Zeichnung und Exportlieferung in einem Projektplan; Reparatur und Aufarbeitung gehören nicht zu diesem Seitenumfang.
✓Neue Kolbenstangen für Mobilhydraulik, Hebezeuge, Pressen, Spritzguss- und Förderanlagen
✓Gewinde-, Gabel-, Augen-, Flansch- oder zeichnungsspezifische Anschlüsse
✓Werkstoffzeugnis, Wärmebehandlung und Richtplan für Kohlenstoff- und legierte Stähle
✓Schleifen, Hartchrom, Superfinish und zeichnungsgemäße Rauheitsprüfung der Lauffläche
✓Prüfung von Lagersitzen, Gewinden, Schultern, Rundlauf, Geradheit und Endmaß nach Beschichtung
Technische Abnahme und Bestelldaten
Jeder Prozess hat einen eigenen Arbeitsbereich; maximale Dreh-, Schleif- und Beschichtungsmaße gelten nicht automatisch gemeinsam für ein Teil. Durchmesser, Länge, Gewicht, Anschlüsse, Geradheit, Beschichtung und Prüfung werden anhand der Zeichnung bestätigt.
✓PDF-Zeichnung, STEP/STP, Menge und Einsatzbedingungen senden.
✓Werkstoff, Lastrichtung, Arbeitsdurchmesser, Anschlüsse, Beschichtung und Rauheit prüfen.
✓Drehen, ggf. Wärmebehandlung/Richten, Vorschleifen, Beschichten und Endfinish in freigegebener Folge ausführen.
✓Enddurchmesser, Beschichtungszone, Rauheit, Geradheit, Rundlauf und Anschlüsse dokumentieren.
Kontrollen der Kolbenstangenfertigung
Geometrie und Oberfläche in einer Maßkette
Die Bilder zeigen reale Fertigungsbeispiele. Durchmesser, Länge, Beschichtung und Abnahme werden für jede Kolbenstangenzeichnung separat geprüft.

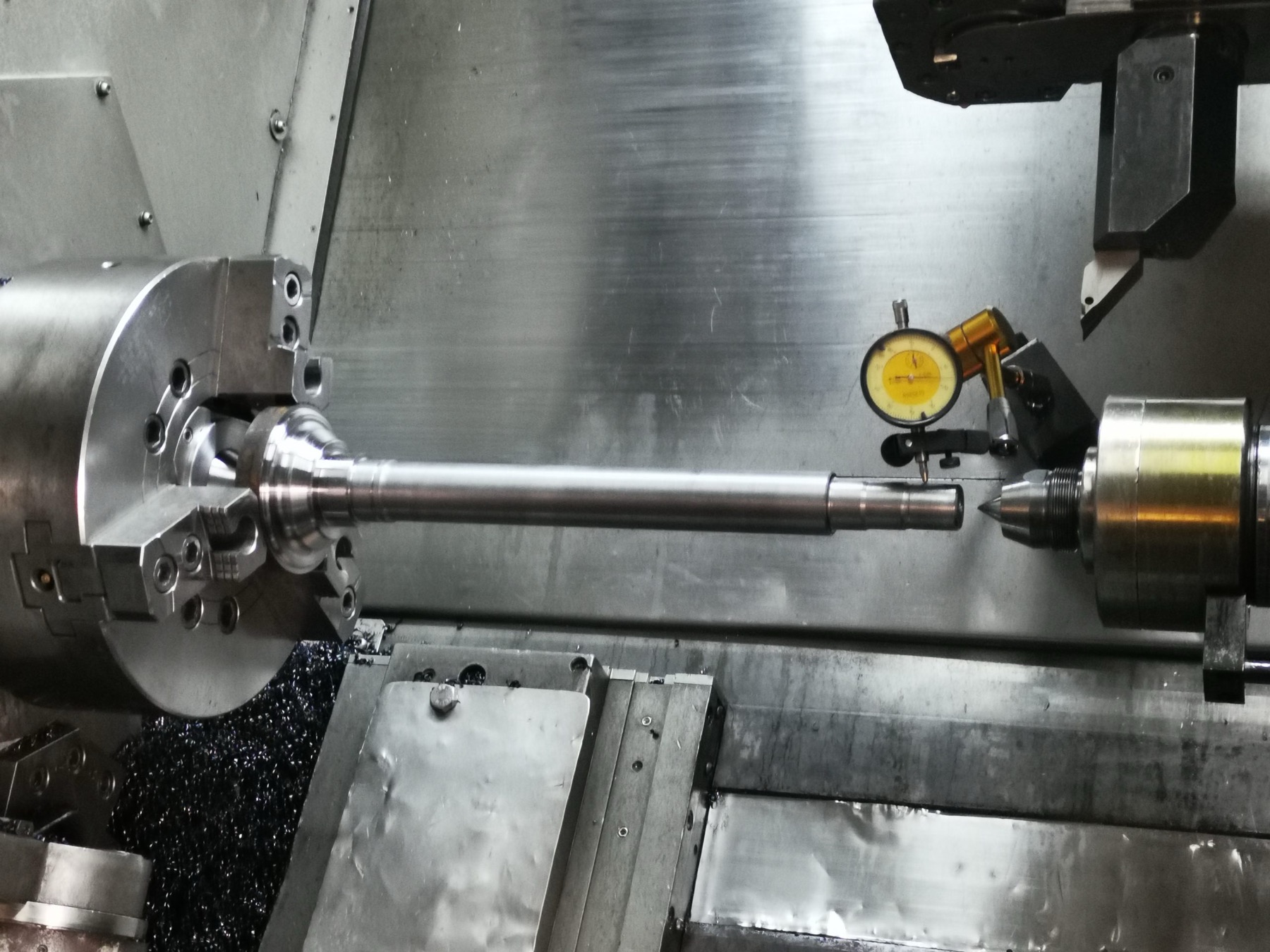

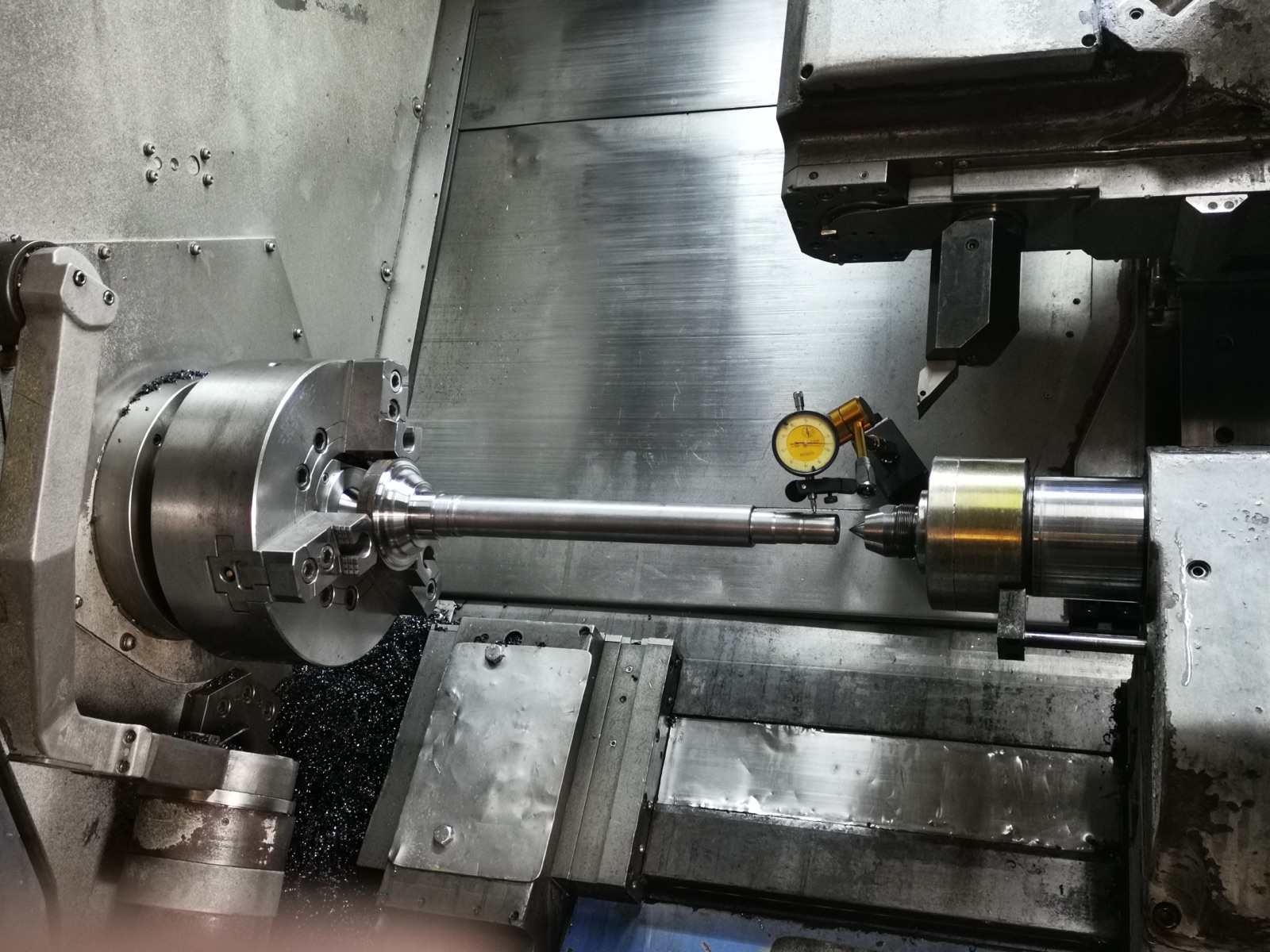

Rundlauf und Koaxialität gehören zur Fertigungsfolge
Lagersitze, Gewinde, Anschlüsse und Lauffläche werden in einem gemeinsamen Bezugssystem geprüft.
Oberflächenfolge
Dreh-, Chrom-, Schleif- und Finishaufmaße werden gemeinsam geplant
Schichtdicke, Enddurchmesser und Rauheit werden vor Auftrag in einem Prozessplan bestätigt.
Fertigung
Was wir für Ihre Zeichnung koordinieren
•Neue Kolbenstangen für Mobilhydraulik, Hebezeuge, Pressen, Spritzguss- und Förderanlagen
•Gewinde-, Gabel-, Augen-, Flansch- oder zeichnungsspezifische Anschlüsse
•Werkstoffzeugnis, Wärmebehandlung und Richtplan für Kohlenstoff- und legierte Stähle
•Schleifen, Hartchrom, Superfinish und zeichnungsgemäße Rauheitsprüfung der Lauffläche
•Prüfung von Lagersitzen, Gewinden, Schultern, Rundlauf, Geradheit und Endmaß nach Beschichtung
Projektsteuerung
Klare technische Verantwortung für die Neuteilfertigung
—Der Umfang beginnt mit der Fertigung eines Neuteils aus Rohmaterial oder Halbzeug nach freigegebener Zeichnung.
—Jeder Prozess hat einen eigenen Arbeitsbereich; maximale Dreh-, Schleif- und Beschichtungsmaße gelten nicht automatisch gemeinsam für ein Teil. Durchmesser, Länge, Gewicht, Anschlüsse, Geradheit, Beschichtung und Prüfung werden anhand der Zeichnung bestätigt.
—Zeichnungsrevision, Prozessfolge und Abnahmeprotokolle werden auftragsbegleitend verfolgt.
—Fertigung, Qualitätsdokumentation und Exportlieferung werden als ein CNC-Turkey-Projekt geführt.
RFQ
Von der Zeichnung bis zum Exportversand
01
PDF-Zeichnung, STEP/STP, Menge und Einsatzbedingungen senden.
02
Werkstoff, Lastrichtung, Arbeitsdurchmesser, Anschlüsse, Beschichtung und Rauheit prüfen.
03
Drehen, ggf. Wärmebehandlung/Richten, Vorschleifen, Beschichten und Endfinish in freigegebener Folge ausführen.
04
Enddurchmesser, Beschichtungszone, Rauheit, Geradheit, Rundlauf und Anschlüsse dokumentieren.
05
Lieferung mit freigegebener Dokumentation und Schutzverpackung abschließen.
PDF und möglichst STEP/STP mit Werkstoff, Menge/Jahresbedarf, Gesamtlänge, Arbeitsdurchmesser/-länge, Anschlüssen, Toleranzen, Geradheit, Rundlauf, Schichtdicke, Rauheit, Härte und Lieferland senden.
Welche maximale Kolbenstangengröße ist möglich?
Die Kapazität variiert: Langdrehen bis ca. Ø710 × 4000 mm, Rundschleifen bis ca. Ø600 × 4000 mm und Außen-Hartchrom bis ca. Ø1000 × 4000 mm. Die Grenzen sind nicht automatisch kombinierbar; Machbarkeit nach Zeichnung.
Können Hartchrom und Endschleifen gemeinsam geliefert werden?
Ja, sofern technisch geeignet, können Vorbearbeitungsaufmaß, Schichtdicke, Schleifen und Superfinish in einem Prozessplan festgelegt werden. Enddurchmesser und Rauheit müssen in der Zeichnung stehen.
Welche Stähle können geprüft werden?
Kohlenstoff- und legierte Stähle werden nach Kundenspezifikation, Festigkeit, Schweiß-/Anschlussbedarf, Wärmebehandlung und Beschichtbarkeit geprüft. Werkstoffgüte muss definiert sein.
Wie werden Geradheit, Rundlauf und Rauheit geprüft?
Prüfmethode, Bezüge, Messlänge, Grenzwert und Bericht werden mit der Zeichnung vereinbart. Da Auflage und Messung das Ergebnis beeinflussen, werden keine undefinierten Kriterien angenommen.
Reparieren Sie verschlissene Kolbenstangen?
Diese Seite betrifft neue Kolbenstangen aus Rohmaterial oder geeignetem Halbzeug nach freigegebener Zeichnung. Reparatur, Neuverchromung und Aufarbeitung sind nicht enthalten.
RFQ
Senden Sie Ihre Zeichnung für eine technische Prüfung
Menge, Material, Qualitätsanforderungen und Zielland helfen uns, den passenden Fertigungs- und Lieferweg zu prüfen.
