Wir fertigen Vorrichtungskörper, Grundplatten, Aufnahmen, weiche Backen, Spannzangen, Dorne und austauschbare Positionierelemente nach freigegebener Konstruktion.
Ein AnsprechpartnerCNC-Turkey verantwortet internationalen Vertrieb, technische Kommunikation, Produktionskoordination, Qualitätsdokumentation und Export. Die Fertigung erfolgt über eine etablierte Zerspanungsinfrastruktur in Istanbul, Türkiye.
Zeichnungsbasierte Fertigung · Türkei
Fertigungserfahrung
Seit 1978
CNC-Drehen
Mehrachsbearbeitung nach Zeichnungsprüfung
CNC-Fräsen
Eignung wird anhand der Zeichnung bewertet
Exportabwicklung
Europa, USA und Australien
CNC-Vorrichtungsbau
Eine gute Vorrichtung hält nicht nur das Werkstück: Sie positioniert über definierte Bezüge, erhält den Werkzeugzugang, überträgt Spannkräfte ohne unerwünschte Verformung und wiederholt die Referenz von Zyklus zu Zyklus. CNC-Turkey koordiniert CNC-Fertigung, vereinbarte Montage, Prüfnachweise und Export für Vorrichtungen mit klarer technischer Dokumentation. Konstruktion, Hydraulik/Pneumatik und Inbetriebnahme werden je Projekt separat bestätigt.
Welche Vorrichtungs- und Spannteile können wir fertigen?
Der Fertigungsumfang reicht von gefrästen Vorrichtungskörpern und Grundplatten bis zu gedrehten Spannzangen, Dornen und Positionierelementen. Das Angebot folgt Werkstoff, Toleranzen, Oberflächen, Wärmebehandlung und Montagebeziehungen der freigegebenen Zeichnung oder des 3D-Modells.
✓Vorrichtungskörper, Grund- und Palettenplatten, Aufnahmen und Anschläge
✓Weiche Backen, Sonderklemmen, Spannzangen und Spreizdorne
✓Positionierstifte, Buchsen, Auflagen, Passfedern und austauschbare Verschleißteile
✓Bearbeitete Körper und Komponenten für Prüfvorrichtungen und Lehren
Positionieren und Spannen sind nicht dieselbe Funktion
Bei einer 3-2-1-Bezugsstrategie begrenzen Positionierelemente das Werkstück kontrolliert, während Spannmittel es an diese Bezüge drücken. Überbestimmung, eingeschlossene Späne oder Kraft auf dünne Wände können Maßfehler und unzuverlässige Wiederholung verursachen. Bezugssystem, Schnittkraftrichtung, Werkzeug-/Tasterzugang sowie Span- und Kühlschmierstoffabfuhr sind gemeinsam zu prüfen.
Erforderliche Daten zur Klärung der Konstruktionsunterstützung
Ein Fertigteilmodell allein genügt möglicherweise nicht für eine sichere, prüfbare Vorrichtung. Benötigt werden Rohteil- und Vor-/Nachoperationsgeometrie, Bearbeitungsfolge, Maschinentisch-/Nullpunktschnittstelle, Werkzeugwege, Zielzyklus und Beladung. Bei Konstruktionsunterstützung werden CAD/Zeichnungen, Freigabeverantwortung, Versuchsteile und Abnahmeprüfung als eigenes Arbeitspaket angeboten.
Hydraulische, pneumatische oder Vakuumvorrichtungen
Solche Projekte gelten nicht automatisch als Standardumfang. Druck und Schaltplan, Ventil-/Zylinder-/Kupplungsfabrikate, Verriegelungen, Schläuche und Drehdurchführungen, Maschinenschnittstelle, Dichtheits-/Funktionstest sowie Inbetriebnahmeverantwortung werden schriftlich festgelegt. Fertigung oder Montage wird erst nach Klärung der Unterlagen und Verantwortungsgrenzen zugesagt.
Werkstoffe, Verschleiß und austauschbare Details
Für Körper oder Platten kommen Baustahl, Werkzeugstahl oder geeignetes Aluminium in Betracht, für Positionier- und Kontaktelemente härtbare Stähle. Die Auswahl berücksichtigt Steifigkeit, Masse, Stoß, Verschleiß, Korrosion, Reparierbarkeit und Zyklenzahl. Austauschbare Bolzen, Buchsen und Auflagen können die Wartung vereinfachen; Werkstoff und Härte folgen der freigegebenen Spezifikation.
Prüfung und Lieferabnahme
Eine pauschale 'Vorrichtungsgenauigkeit' ist nicht seriös. Das Ziel ergibt sich aus einem Fehlerbudget mit Bauteiltoleranz, Maschinengenauigkeit, Spannwiederholung, Positionierelementen, Messmethode und Prozessstreuung. Bei Vereinbarung können Bezüge, Stift-/Bohrungspositionen, Tischschnittstelle, Kontaktflächen und Montagefunktion dokumentiert werden; externe CMM-Prüfung wird separat koordiniert. Maschinenversuch und Vor-Ort-Inbetriebnahme sind nur bei ausdrücklicher Vereinbarung enthalten.
Reales Fertigungsarchiv

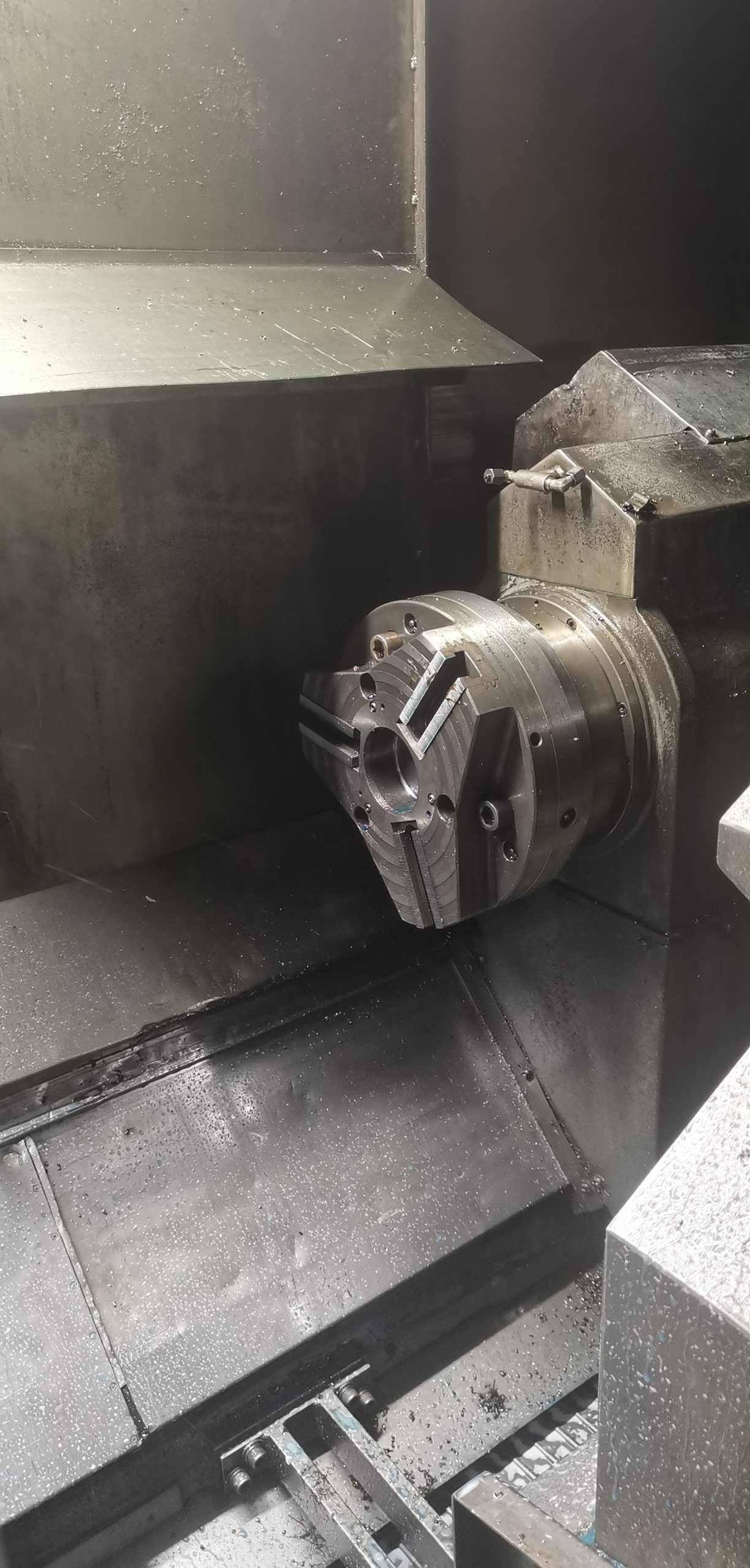

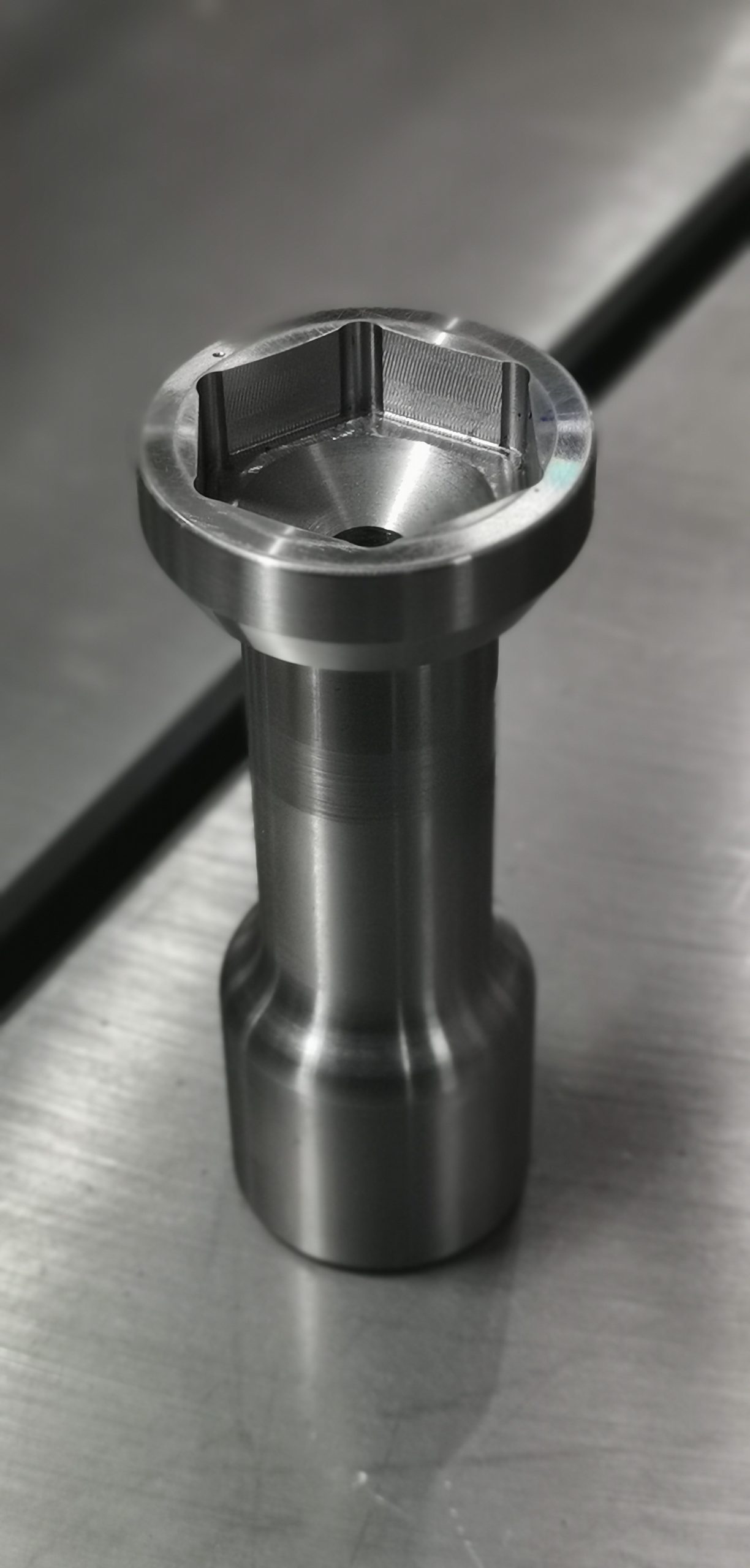

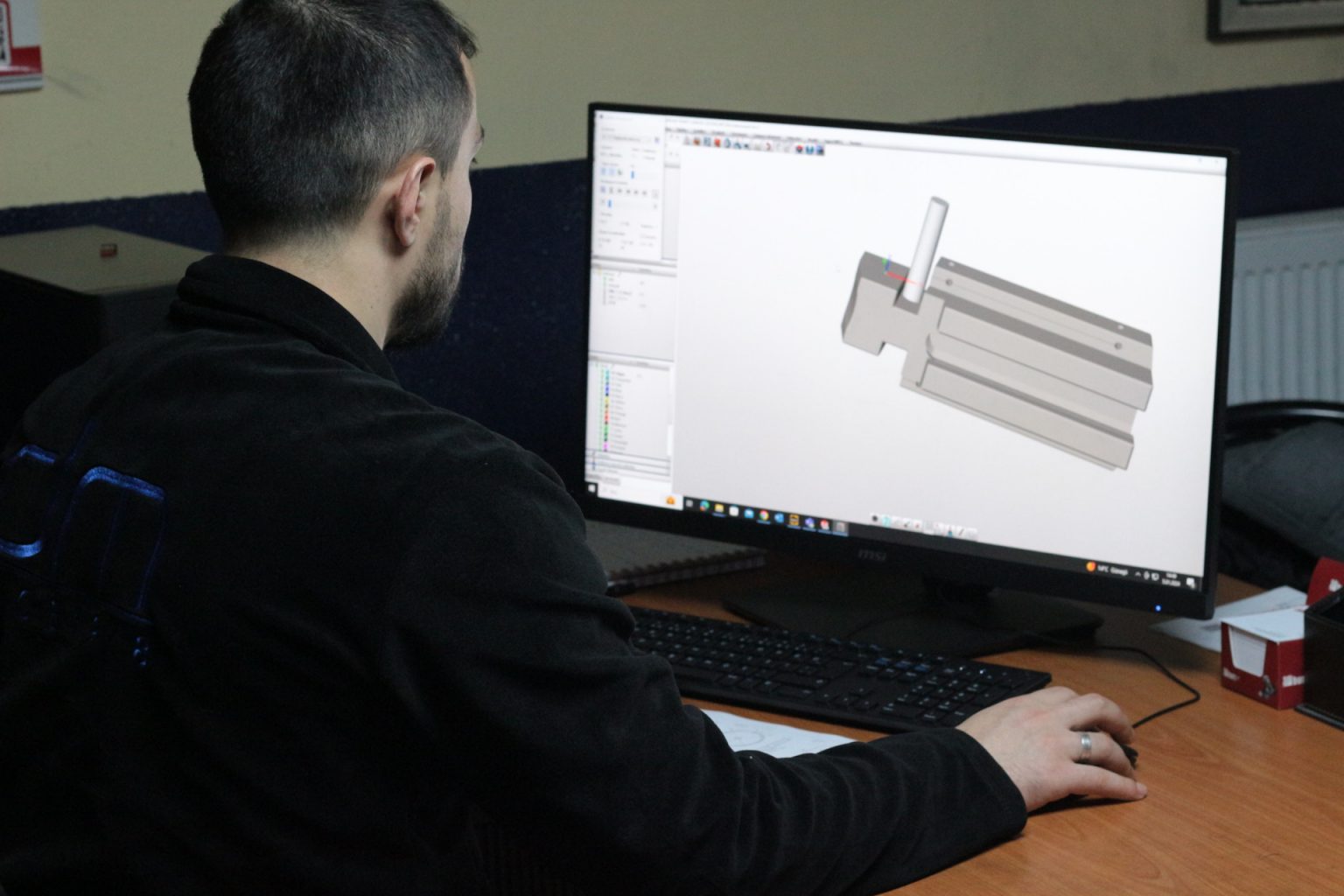

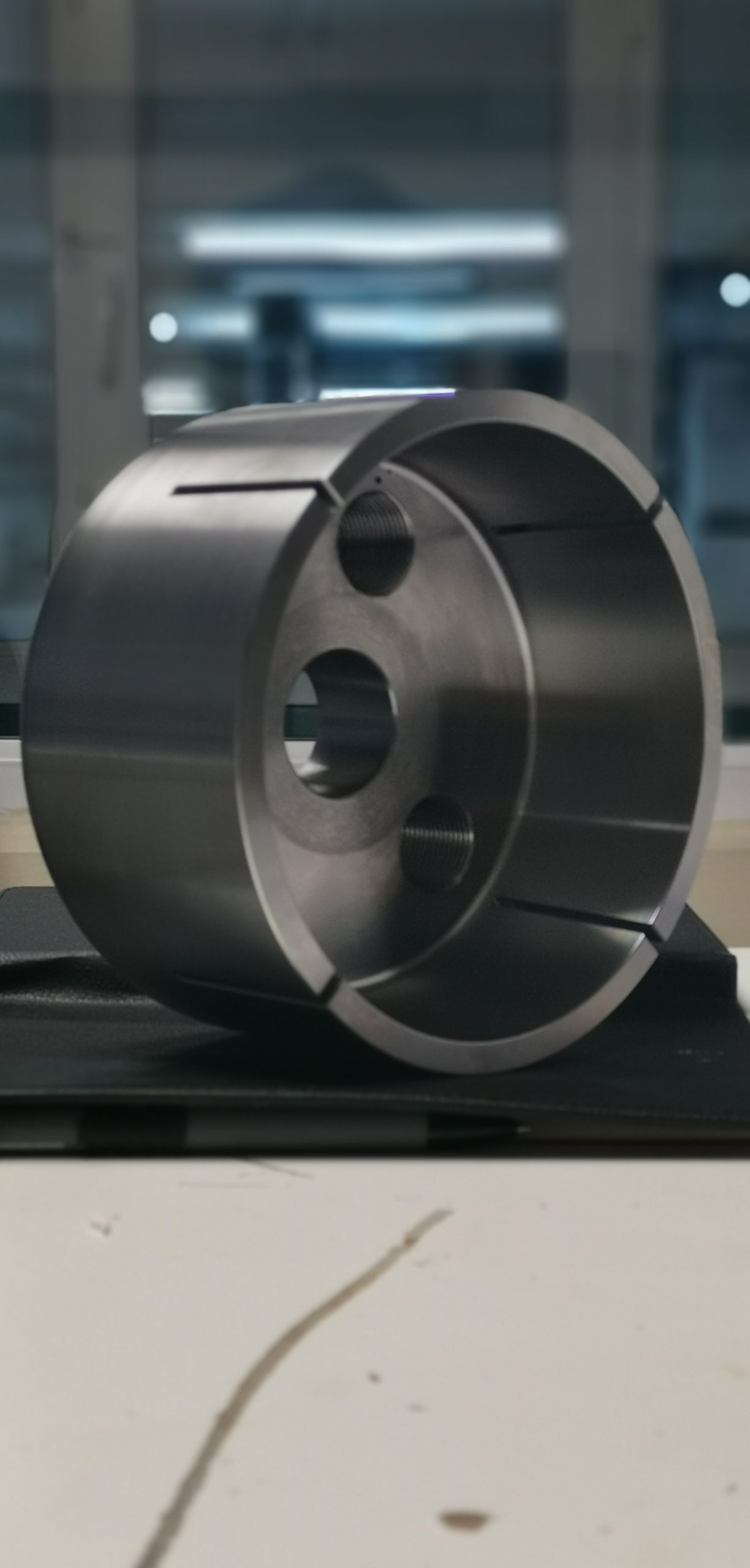

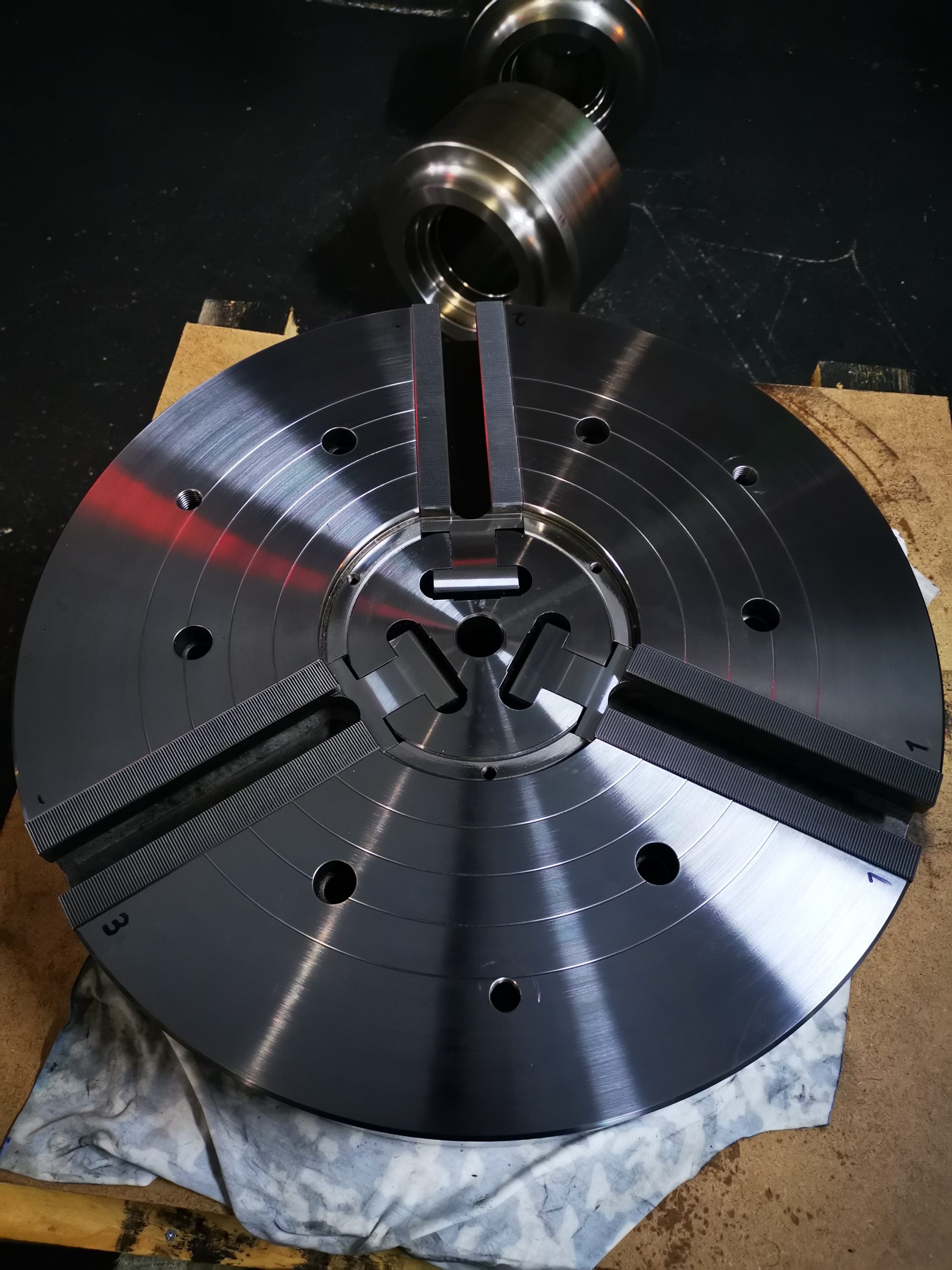

Reale Bilder aus Spanntechnik und Sonderteilfertigung
Diese Fotos stammen aus dem aktuellen realen Doğa-Makina-Fertigungsarchiv und wiederholen keine Bilder anderer Spezialseiten. Jede Bildunterschrift beschreibt nur das tatsächlich gezeigte Fertigungs- oder Spannelement.
Konstruieren Sie eine Vorrichtung nur aus der Werkstück-CAD-Datei?
Werkstück-CAD ist ein Startpunkt, reicht aber oft nicht. Rohteil, Bearbeitungsfolge, Maschinen-/Tischschnittstelle, Werkzeugzugang, Spannmethode, Zyklus, Menge und Abnahmetest sind erforderlich. Konstruktionsumfang und Freigabeverantwortung werden separat geklärt.
Welche Vorrichtungsarten können Sie anbieten?
Nach freigegebener Zeichnung prüfen wir Vorrichtungskörper/-platten, weiche Backen, Spannzangen, Dorne, Positionierstifte/-buchsen, Anschläge und Prüfvorrichtungsteile. Schweißkörper, Montage, Messung oder Inbetriebnahme werden separat bestätigt.
Können Sie hydraulische oder pneumatische Vorrichtungen liefern?
Projektbezogene Prüfung ist möglich; ein verbindlicher Umfang folgt erst nach Klärung von Schaltplan, Druck, Zukaufteilen, Sicherheit, Tests und Inbetriebnahme. Nur bearbeitete Körper/Teile oder vereinbarte Montage können separat angeboten werden.
Wird die Wiederholgenauigkeit der Vorrichtung garantiert?
Keine Garantie über einen pauschalen Katalogwert. Wiederholbarkeit hängt von Maschine, Werkstück, Bezugsanordnung, Spannkraft, Verschleiß, Messsystem und Prozessstreuung ab. Ein Zahlenziel wird nur mit vor Auftrag definierter Abnahmemethode verifiziert.
Welche Dateien und Angaben werden für ein Angebot benötigt?
Senden Sie PDF und STEP/STP für Werkstück und Vorrichtung sowie Revision, Rohteilzustand, Vor-/Nachoperationsgeometrie, Maschine/Tischschnittstelle, Werkzeugzugang, Spannart, Menge/Jahreszyklen, Werkstoff, kritische Bezüge/Toleranzen, Zukaufteilliste, Abnahmetest und Lieferland.
RFQ
Senden Sie Ihre Zeichnung für eine technische Prüfung
Menge, Material, Qualitätsanforderungen und Zielland helfen uns, den passenden Fertigungs- und Lieferweg zu prüfen.
