Lagersitze, Länge-Durchmesser-Verhältnis, Rundlauf, Konzentrizität, Oberfläche und Wärmebehandlung vor Fertigungsstart in einem Prozessplan bewerten.
Ein AnsprechpartnerCNC-Turkey verantwortet internationalen Vertrieb, technische Kommunikation, Produktionskoordination, Qualitätsdokumentation und Export. Die Fertigung erfolgt über eine etablierte Zerspanungsinfrastruktur in Istanbul, Türkiye.
Zeichnungsbasierte Fertigung · Türkei
Bauteilfamilien
Glatte/abgestufte Wellen, Spindeln, Rollen und Ringe
Kritische Geometrie
Lagersitze, Konzentrizität, Rundlauf und Geradheit
Prozessweg
Drehen, Fräsen, Wärmebehandlung, Schleifen und Beschichten
Liefermodell
Prototyp, Ersatzteil und Wiederholfertigung
Wellen- und Rollenfertigung
Bei Wellen und Rollen genügt der Durchmesser allein nicht. Funktionsflächen müssen auf der vorgesehenen Achse laufen, die Geradheit muss erhalten bleiben, Bearbeitungsaufmaße nach Wärmebehandlung sind zu planen und die Prüfstrategie muss in Wiederhollosen gleich bleiben. Die Angebotsprüfung macht diese Risiken aus der Zeichnung sichtbar.
Sind Geometrie, Einsatzbedingungen und Gegenbauteile definiert, kann ein Fertigungsweg für Antriebswellen, Stufenwellen, Lagerwellen, Führungs- oder Antriebsrollen und Sonderringe erstellt werden. Bei großen oder langen Teilen wird die Machbarkeit anhand von Durchmesser, Gesamtlänge, Gewicht, Spannung und Endbearbeitung bestätigt.
✓Glatte, abgestufte, hohle, geflanschte und abgesetzte Wellen
✓Wellen mit Keilnuten, Gewinden, Bohrungen oder Fräsmerkmalen
✓Führungs-, Druck-, Transport- und Antriebsrollen
✓Rollen, Räder und Ringe mit Sonderprofil
Fertigungsfolge von Zeichnung bis Endprüfung
Ein typischer Ablauf umfasst Revisions- und Herstellbarkeitsprüfung, Materialbeschaffung, Bezugsflächen, Schruppdrehen, bei Bedarf Fräsen/Bohrungen/Keilnuten, Wärmebehandlung, Richtprüfung, Fertigdrehen oder Rundschleifen, Oberfläche und Endprüfung. Die Reihenfolge reduziert Verzug und Umspannrisiko.
Warum Rundlauf, Konzentrizität und Geradheit entscheidend sind
Wenn mehrere Lager, Dichtungen, Kupplungen oder Arbeitsflächen auf einer Achse liegen, reicht die Einzelmessung jedes Durchmessers möglicherweise nicht. Gemeinsamer Bezug, Gesamtrundlauf, Zylindrizität, Geradheit und Oberfläche müssen funktionsbezogen festgelegt werden. Messmethode und Unterstützung des Teils werden im Angebot vereinbart.
✓Lager- und Dichtsitze zur gemeinsamen Achse prüfen
✓Durchbiegung, Spannungsabbau und Richten bei schlanken Teilen
✓Ra/Rz und Schleifrichtung für Funktionsflächen
Rollenprofil und Arbeitsfläche
Die Rollenleistung hängt nicht nur vom Außendurchmesser ab, sondern auch von Profillage zur Achse, Oberflächenhärte, Rauheit, Beschichtungsaufmaß und der Form über die Arbeitsbreite. Bei balligen, genuteten, radiierten oder Sonderkonturen wird das Profilprüfverfahren mit der Zeichnung definiert. Montage- und Wuchtanforderungen von Körper-, Wellen- oder Ringbauformen werden separat geprüft.
Werkstoff, Wärmebehandlung, Schleifen und Beschichtung
C45/C45E, 42CrMo4, 34CrNiMo6, 16MnCr5/20MnCr5 und geeignete Edelstähle können nach Zeichnung und Einsatz geprüft werden. Maßänderungen nach Vergüten, Einsatzhärten, Induktivhärten oder Nitrieren werden mit Endbearbeitungsaufmaß und Prüfplan berücksichtigt. Hartchrom, Schwarzoxid oder andere geeignete Oberflächen können spezifikationsabhängig koordiniert werden.
Qualitätsnachweise und Wiederholfertigung
Bei Wiederholaufträgen dienen freigegebene Zeichnungsrevision, Werkstoff, Wärmebehandlungs-/Beschichtungsweg, kritische Prüfpunkte und Verpackung als Produktionsreferenz. EN-10204-3.1-Zeugnis, Härte-/Beschichtungsnachweise und Berichte kritischer Maße können im Angebot festgelegt werden. Präzisionsflächen werden beim Transport gegen Kontakt und Korrosion geschützt.
Angaben für ein belastbares Angebot
Senden Sie PDF-Zeichnung und möglichst STEP/STP mit Menge, Jahresbedarf, Werkstoff, Rohteilwunsch, kritischen Bezügen/Toleranzen, Rundlauf/Geradheit, Oberfläche, Wärmebehandlung, Schleifen/Beschichtung, Wuchtanforderung, Dokumentenbedarf und Lieferland. Gesamtlänge, Maximaldurchmesser und ungefähres Gewicht beschleunigen die Kapazitätszuordnung langer oder großer Teile.
Reales Fertigungsarchiv

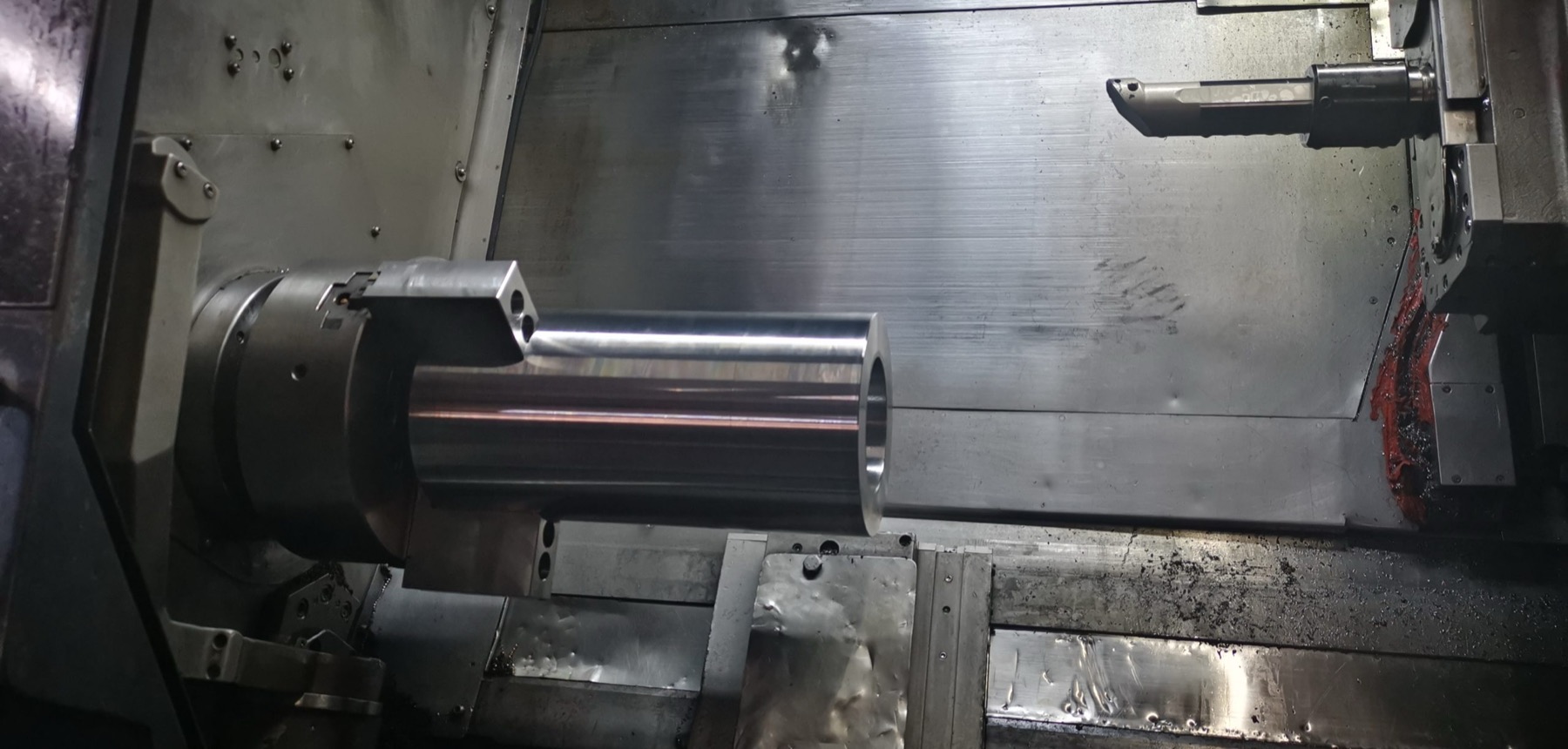

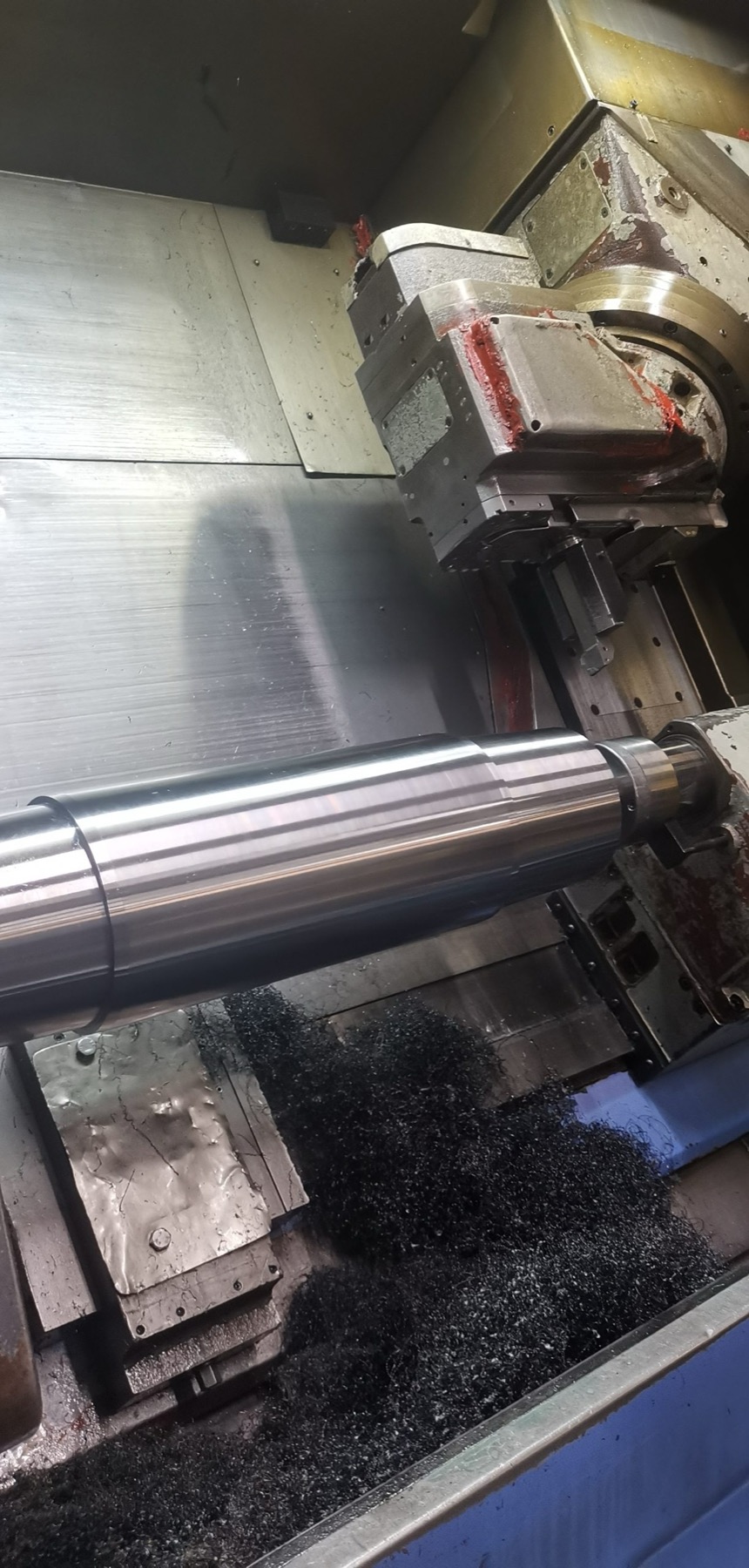

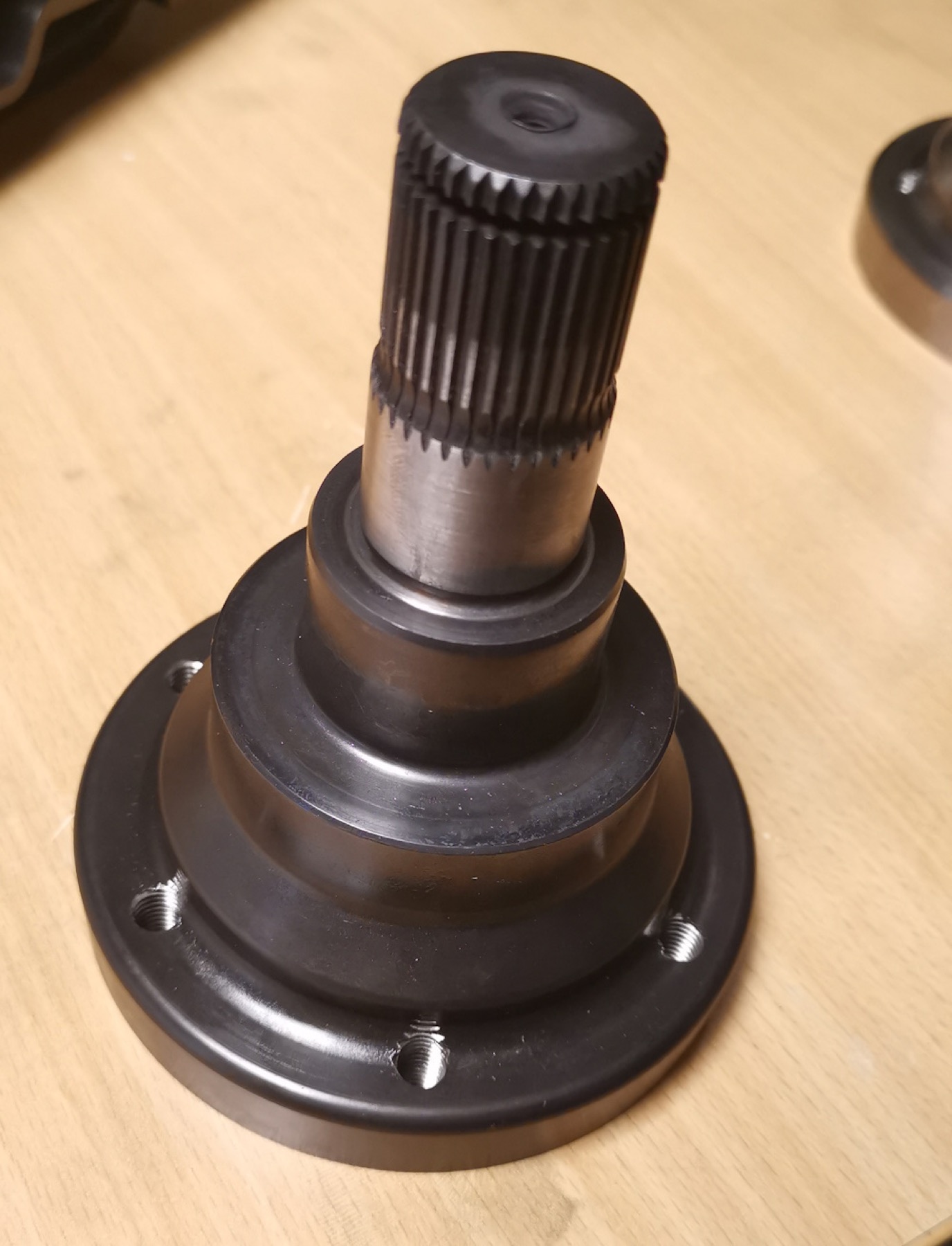

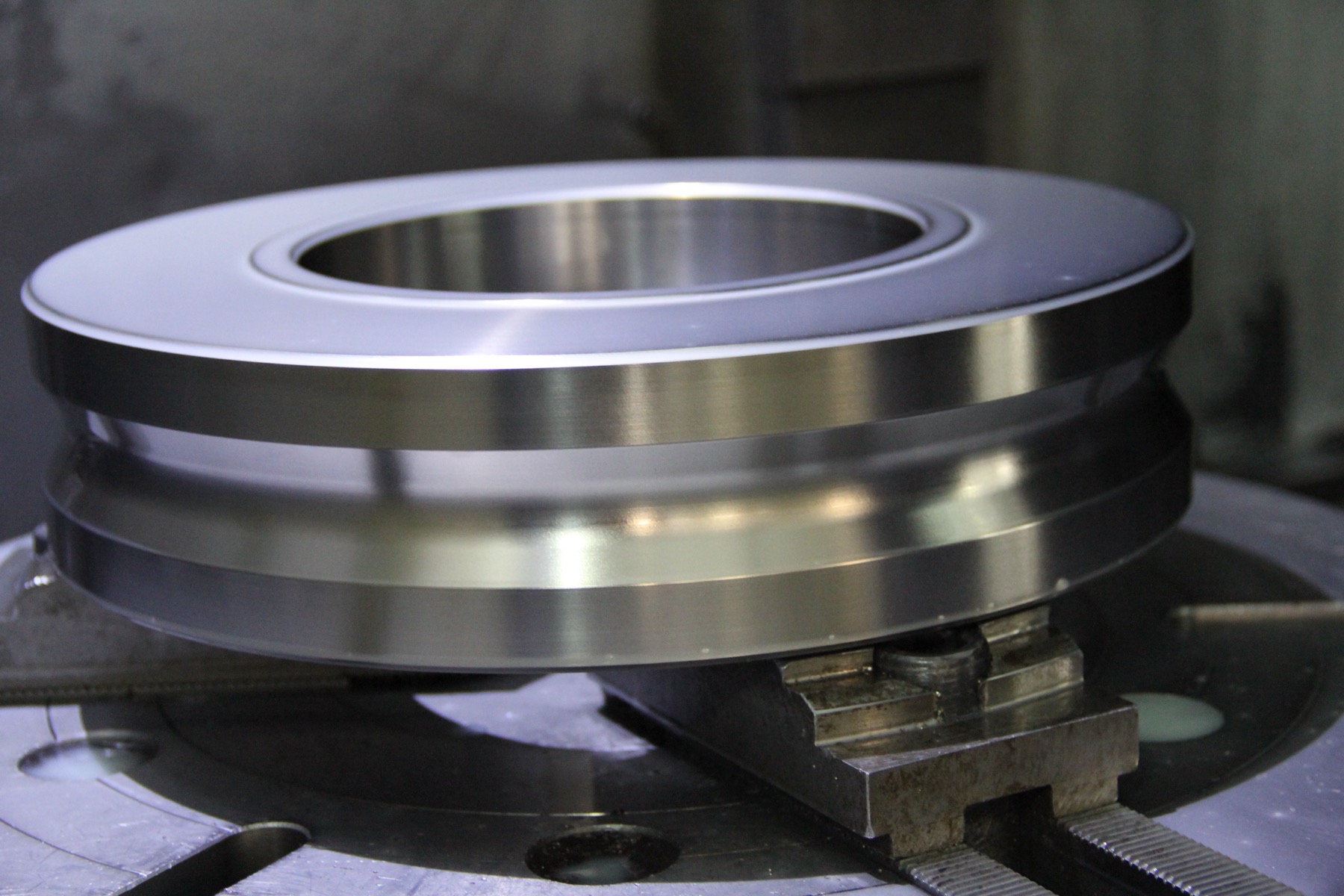

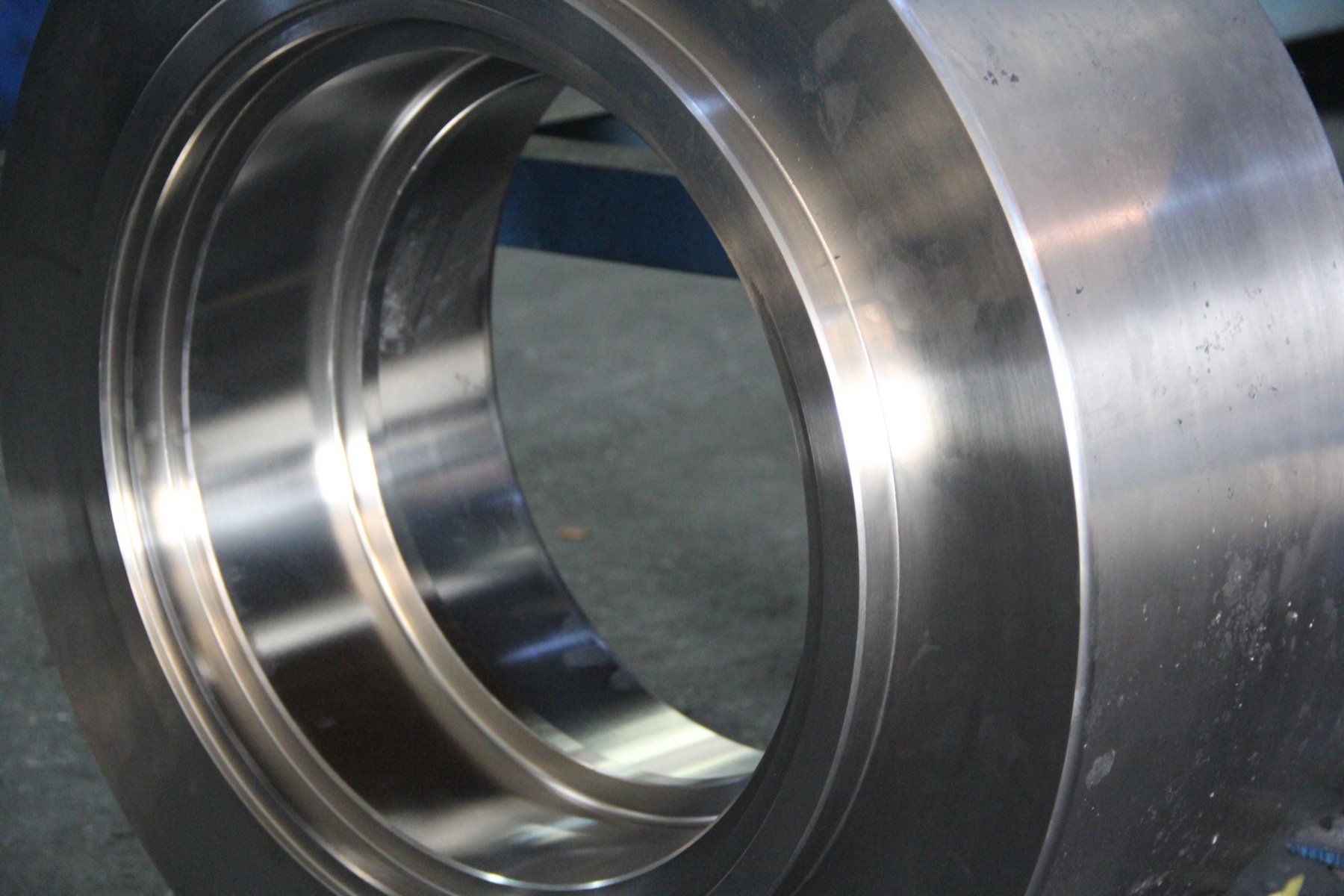

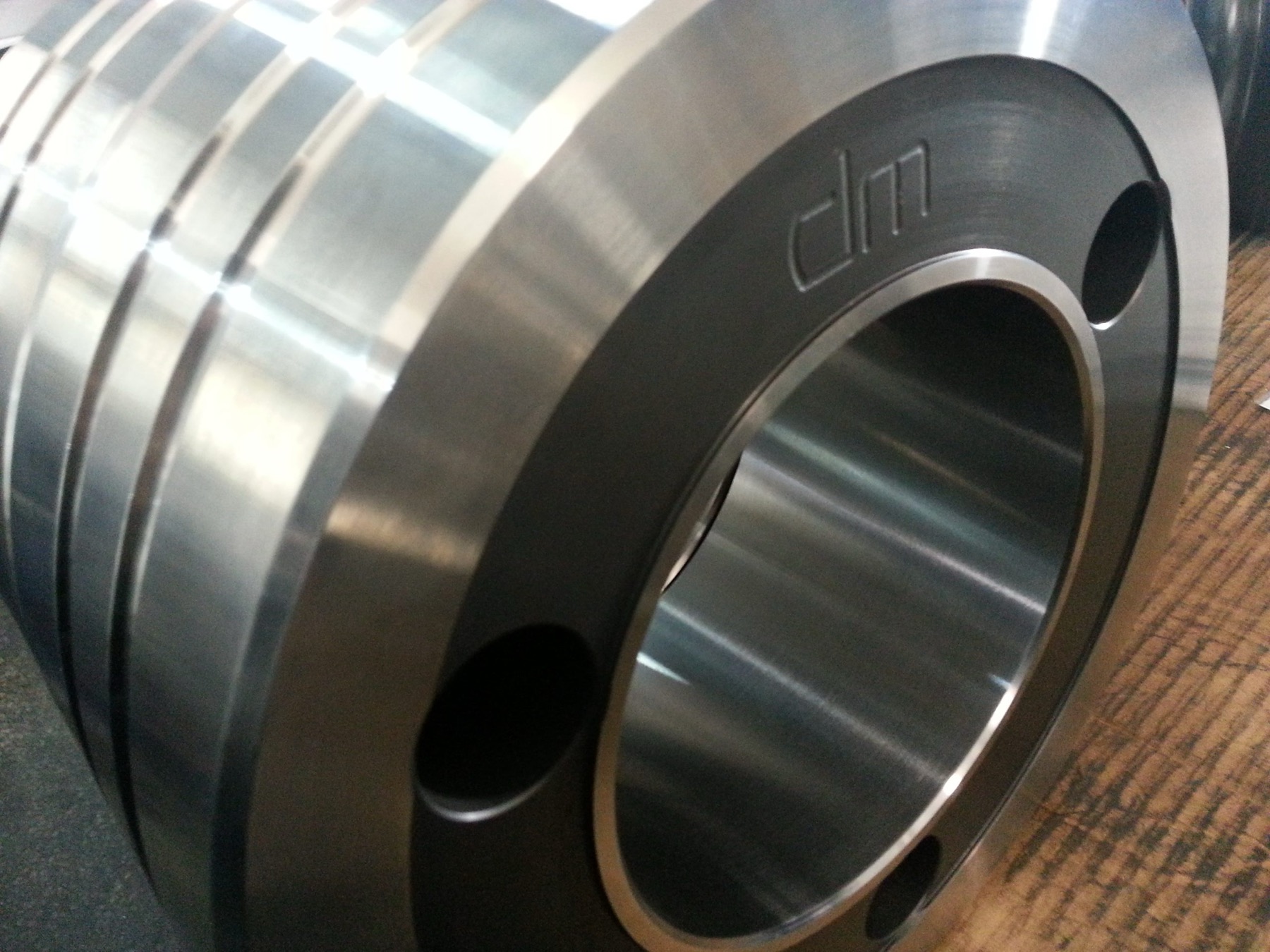

Von der Welle zur Rolle: kritische Fertigungsmomente
Diese Fotos zeigen reale Wellen- und Rollenfertigung und wiederholen keine Bilder früherer Seiten. Kunden-, Maß- und Projektdaten bleiben vertraulich.
Welche maximale Wellen- oder Rollengröße ist möglich?
Eine pauschale Grenze wäre irreführend. Die Machbarkeit wird anhand von Maximaldurchmesser, Gesamtlänge, Gewicht, Geometrie, Werkstoff, Spannung, Toleranz und Schleifbedarf aus der Zeichnung abgeglichen.
Wie wird die Geradheit nach Wärmebehandlung gesteuert?
Schruppaufmaß, Spannungsarm-/Wärmebehandlungsfolge, Unterstützung, gegebenenfalls Richten und Fertigschleifen werden gemeinsam geplant. Abnahmekriterium und Messmethode sind in der Zeichnung zu definieren.
Sind Keilnuten, Verzahnungen, Gewinde oder Fräsmerkmale möglich?
Ja, Methode und Machbarkeit hängen jedoch von Geometrie, Toleranz, Menge und Ausrüstung ab. Merkmalnorm, Bezugsbeziehungen und Prüfverfahren sind klar anzugeben.
Können Rollenarbeitsflächen wärmebehandelt oder beschichtet werden?
Spezifikationsabhängig können Härten, Nitrieren, Hartchrom und geeignete Oberflächen koordiniert werden. Zielhärte, Tiefe, Schichtdicke, Abdeckung, Endmaß und Rauheit werden vor Angebot bestätigt.
Welche Dateien und Maße werden für ein Angebot benötigt?
Senden Sie PDF-Zeichnung und möglichst STEP/STP mit Menge, Maximaldurchmesser, Gesamtlänge, Gewicht, Werkstoff, kritischen Bezügen/Toleranzen, Rundlauf/Geradheit, Ra/Rz, Wärmebehandlung, Schleifen/Beschichtung, Wuchten und Lieferland.
