Excavadoras · cargadoras · maquinaria pesada
Bulones rectificados y casquillos ranurados monobloque fabricados según plano para alojamientos ovalados, con montaje posible sin mandrinado.
Cuatro pasos muestran la expansión controlada de los casquillos.

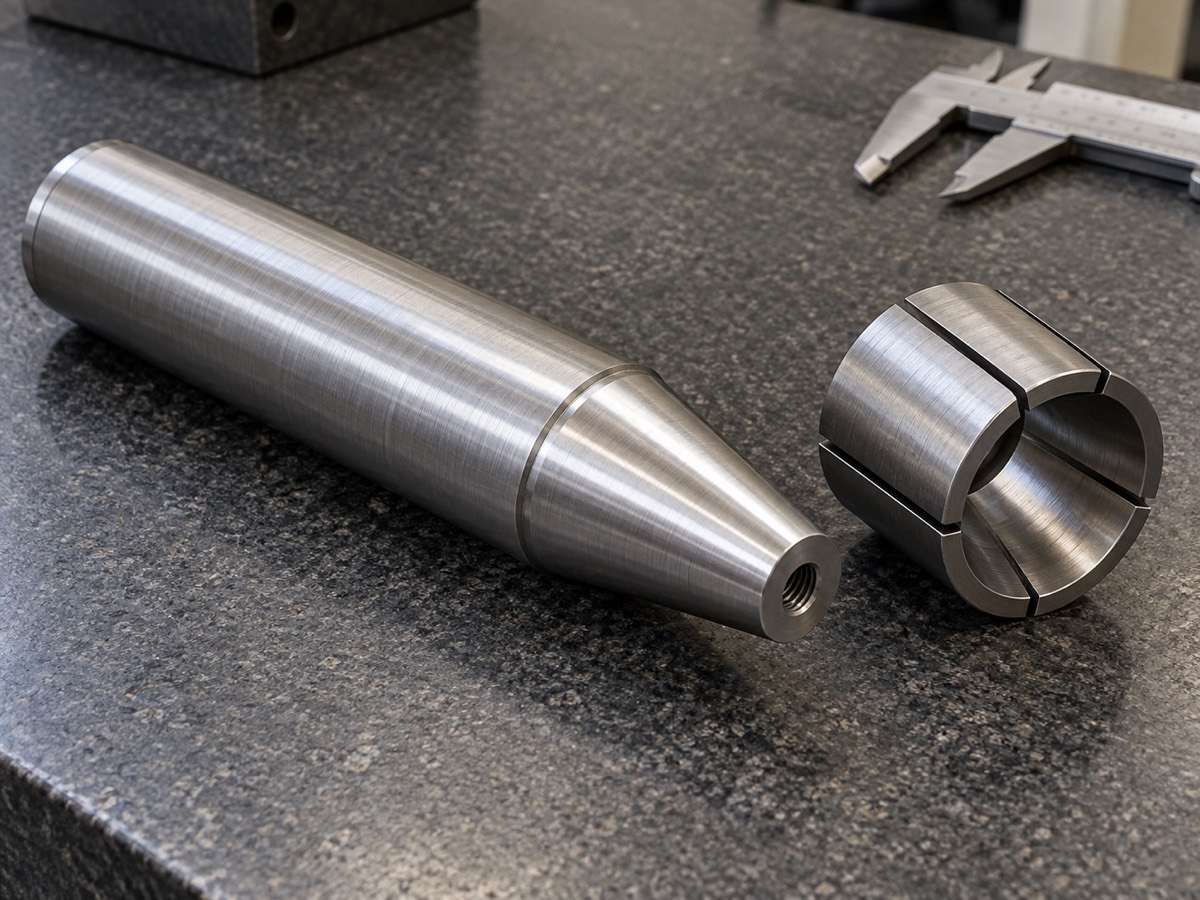

bulón expansible a medida
Cada pasador o bulón expansible se fabrica según plano para maquinaria pesada con alojamiento ovalado. El apriete desplaza los casquillos ranurados monobloque sobre el bulón cónico rectificado y apoya su diámetro exterior recto contra el alojamiento. Si las medidas, la carga y la geometría son adecuadas, se reduce la holgura sin mandrinado. Diámetro, recorrido, material, dureza y control quedan definidos en el plano.
Incluya medidas, longitud, material y cantidad.
No requiere registro · o por correo electrónico: info@cnc-turkey.com
Alcance técnico
| Parámetro | Especificación | Detalle |
|---|---|---|
| Diámetro del bulón | Ø30–500 mm | Según plano |
| Longitud | Hasta 4000 mm | Sujeción y rectitud revisadas según plano |
| Materiales | 42CrMo4 · 34CrNiMo6 · 8620 · 20NiCrMo2-2 | Templado y revenido/inducción o cementado |
| Superficie | Rectificada, Ra hasta 0,4 µm | En superficies funcionales |
| Recubrimiento | Cromo duro opcional | Indicado en el plano |
| Casquillos | Monobloque ranurados, diámetro exterior recto | Cono interior ajustado al bulón |
| Rango de expansión | Definido por el diseño del casquillo | Definido en el plano |
| Documentos | Informe de inspección + certificado de material | EN 10204 3.1 bajo pedido |
El sistema se evalúa para articulaciones móviles y muy cargadas cuando reparar el alojamiento en la máquina causaría una parada prolongada.
Mida el alojamiento ovalado en dos direcciones, no con un único diámetro nominal. Así se definen la geometría del casquillo y su rango en el plano.
Trabajo de referencia: bulones de articulación largos de hasta 4 m para cargadoras mineras subterráneas, fabricados según plano.
El plazo comienza tras aprobar el plano y confirmar el material. La fecha final depende del diámetro, longitud, tratamientos y cantidad.
Continúe su revisión de aprovisionamiento
FAQ
Sí, si el desgaste, la carga y la geometría son adecuados. Se decide con medidas a 0°/90° de ambas orejetas, sin mandrinado.
No existe un valor universal. El rango depende del diseño del casquillo y se define en el plano con las medidas.
Aplicaciones: pluma, brazo y cucharón de excavadoras, cargadoras, equipos mineros, grúas, manipuladores y maquinaria forestal o agrícola.
42CrMo4 y 34CrNiMo6 pueden templarse y revenirse o endurecerse por inducción; 8620 y 20NiCrMo2-2 pueden cementarse. Dureza según plano.
Sí. Se fabrican bulones Ø30–500 mm y hasta 4000 mm tras revisar peso, rectitud, rectificado y tratamiento.
Sí. Bulón, casquillos emparejados y herrajes definidos en plano pueden suministrarse como conjunto de repuesto con revisión controlada.
RFQ
La cantidad, el material, los requisitos de calidad y el país de entrega nos ayudan a revisar la ruta de fabricación y envío adecuada.
No requiere registro.
Sus planos se mantienen confidenciales y se utilizan únicamente para preparar el presupuesto.
